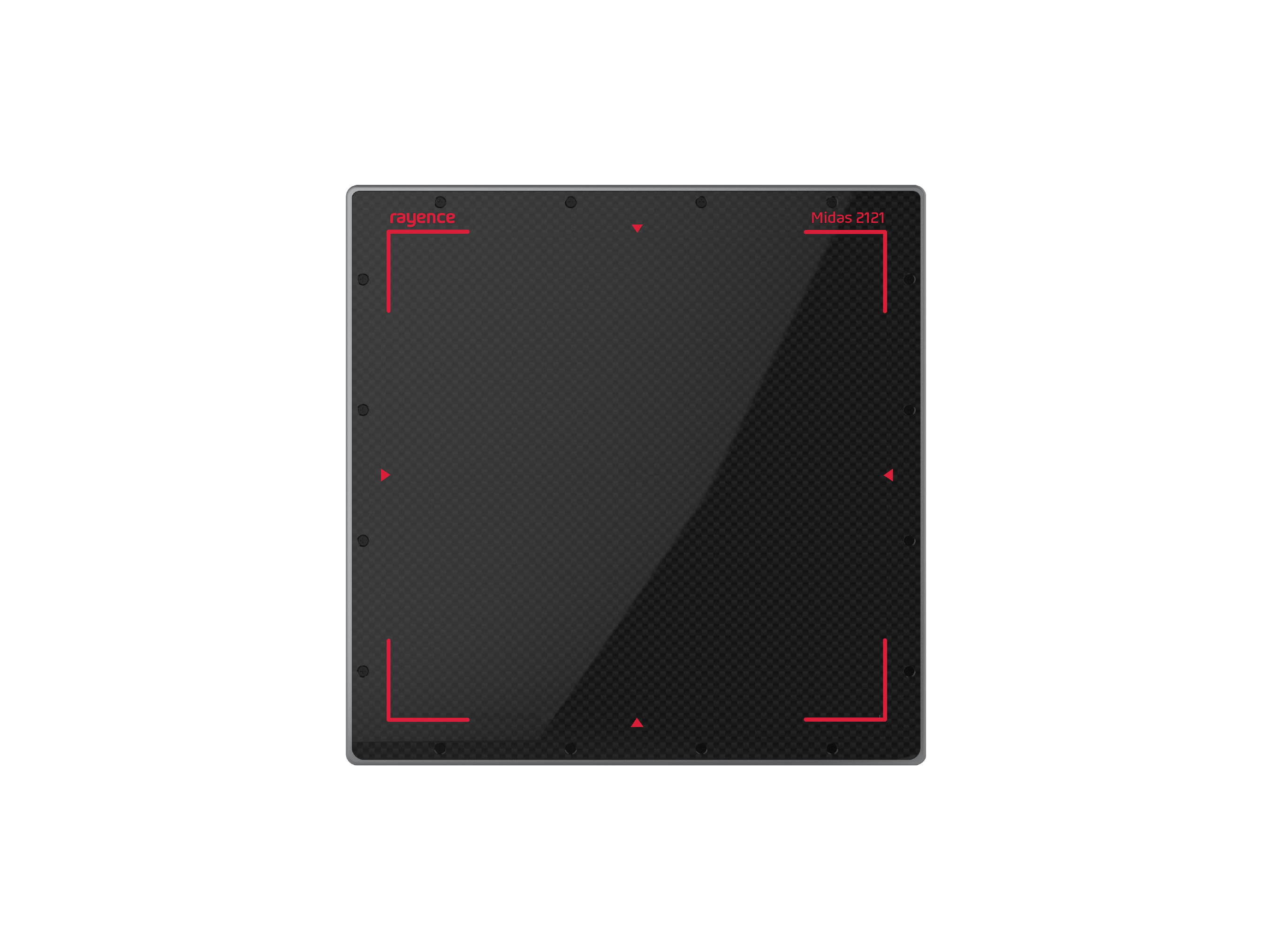

MIDAS 2121
0909inch
세계 최초 12"
단일 웨이퍼대면적 CMOS 프리미엄 동영상 디텍터
World First The Largest Size CMOS 12”
Premium X-ray Image by High Resolution
ADC on Chip
잔상없는 프리미엄 영상품질
- ADC on chip 통한 노이즈 저감으로 경쟁사 대비 약 12% 우수한 SNR 특성 달성
- 프리미엄 CMOS 패널로 정밀 검사 가능
- Pixel size : 90um
내장형 ADC로 탄생한
고해상도 Midas 2121
고해상도 Midas 2121
[IEEE Journal of Solid-State Circuit]논문등재
- ADC on chip을 통한 노이즈 저감으로 우수한 SNR 구현
- 경쟁사 대비 12% 이상의 High SNR
- 아날로그 신호를 내부에서 디지털로 변환 후 외부로 출력하여 잡음의 유입 경로를 최소화
- 고감도의 저선량 디텍터
대면적 사이즈의 CMOS 디텍터
- CMOS 디텍터로 대면적 사이즈 제공
- 21 x 21cm (9inch)
- 견고한 제품 디자인
- 넓은 X-ray 관전압 범위
- up to 320kVp (High Energy option)
Specification
| Sensor Type | Super LSI CMOS |
|---|---|
| Scintillator | CsI / GOS |
| Total Pixel Matrix (Pixels) | 2304 x 2256 (@1x1) |
| Active Area (mm) | 201.6 X 201.6 |
| Pixel Pitch (㎛) | 90 (@1x1) |
| Frame Rate (fps) | 10 / [15/30] (@1x1) |
| Energy Range (kVp) | 40 - 225 (Normal) |
|---|---|
| Power Consumption | 20 |
| A/D Conversion (bits) | 16 |
| Data Interface | GigE / C-link [Base / Medium] |
| Dimension (mm) | 245 X 245 X 55 |
| Weight (kg) | 3.2 |
- 제품 디자인 및 사양은 제품 성능 향상을 위해 사전예고 없이 변경될 수 있습니다.
- 다운로드는 정보를 기입한 고객에게만 지원됩니다.
- 제품 사용환경에 따라 영상품질수준이 달라질 수 있습니다.
